DIC 2024展商丨越好電子，國產真空鍍膜設備主力軍
2024-04-22 00:00:00
INTRODUCTION 公司簡介
安徽越好電子裝備有限公司 越好電子專注于半導體真空設備及其關鍵技術的研發與應用。公司創立之初，主要為國內面板廠提供進口設備的維保服務。由于國際貿易形勢和成本因素，國內泛半導體行業對于成套真空設備的需求日益迫切，越好電子基于設備服務業務的持續擴大以及良好的業界口碑，積極布局半導體、新型顯示、新能源等領域被國外壟斷的關鍵制程設備。 越好電子裝備主要技術及產品聚焦于真空薄膜沉積產業的機構設計、電磁場、熱流物理仿真分析、電氣設計、光學系統、人機接口軟件、系統自動化控制、高真空設備等精密技術開發整合設備產品。憑借專業知識和技術能力，越好電子技術團隊成功地自主研發和制造了國內首條8.6代PVD設備，打破了這一行業的國外壟斷。
PRODUCT 推薦產品

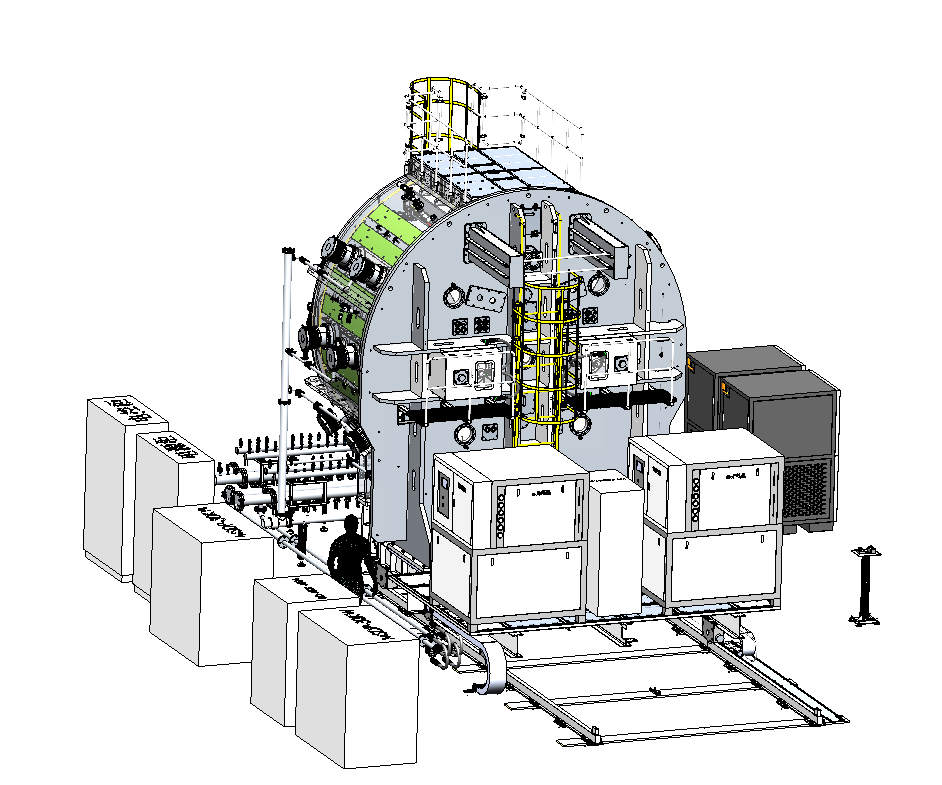

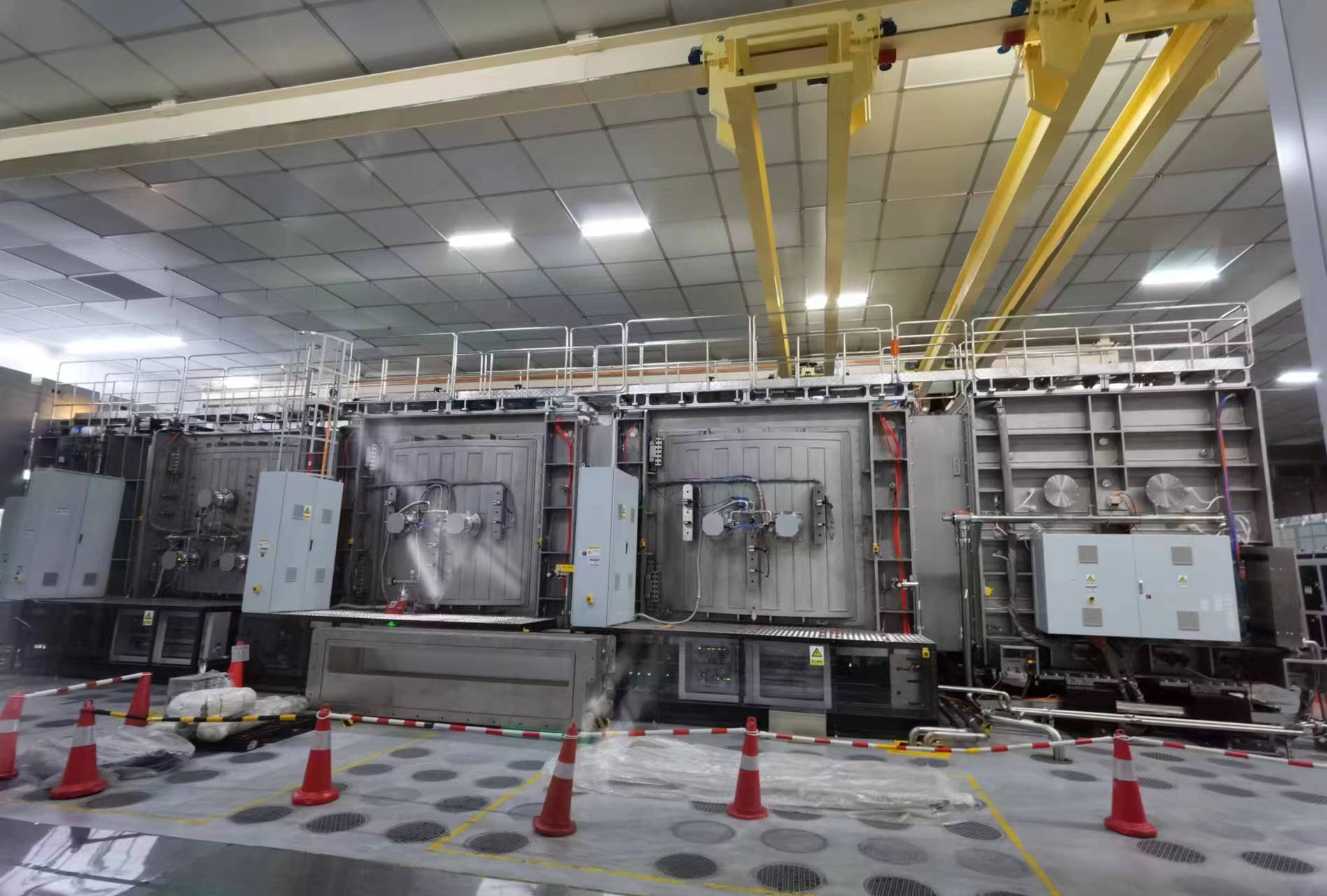

01 陣列式磁控濺射鍍設備 目前業界主流陣列磁控濺射鍍膜設備均為國外廠商，越好基于國產替代的背景，再現有資源下進行延伸，從基礎科學儲備開始，逐步進行對國外設備的替代和超越： 產品優勢：越好電子Array Sputter具有傳輸更加穩定，破片率更低，Particle更少，效率更高等優點。產品目前主要應用于大型面板顯示行業，為薄膜沉積提供了國產化解決方案。 02 R2R卷繞磁控濺射鍍膜設備 越好電子開發設計單腔雙輥卷繞鍍膜設備，著重鍍膜溫度控制，張力調節，靜電去除等關鍵參數，實現復合銅箔的雙面鍍銅生產。 基材材料：PET、PI等柔性材料； 基材厚度：2.8~30μm； 基材卷徑：≤Φ600mm； 基材寬度：15~1600mm； 有效濺鍍寬度：≤1800mm； 濺鍍材料：ITO、Si、Nb?Ox、Cu等； 膜厚均勻性：≤5%； 方阻均勻性：≤5%； 底壓：＜5*10-6（≤3hr）＜5*10-7（≤24hr）； 產品優勢：提供客制化卷繞鍍膜設備及工藝開發。

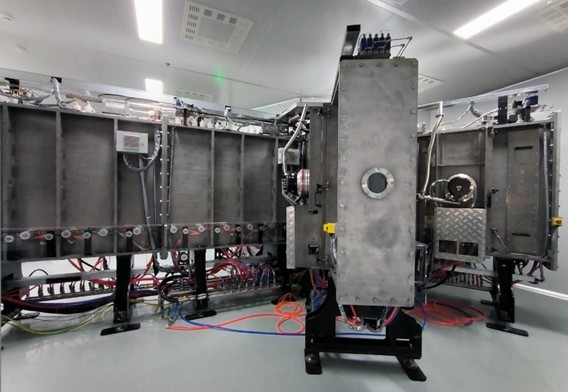

03 半導體光罩用MASK磁控濺鍍設備 通過磁控濺射技術，再石英玻璃或其他透明基板上沉積超高均勻性的Cr系膜層，光密度3±0.05，且反射率均勻性要優于2%@436nm。 基板尺寸：1300mm*950mm； 工藝腔室真空度：≤5*10-5Pa（8hr）； 膜厚均一性：≤2.5%@100nm； 膜厚重復性：≤1%。
04 電致變色技術 通過磁控濺射技術，在玻璃表面鍍SiO?、ITO、WO?、Li等膜層，在外加電場的作用下發生穩定、可逆的顏色變化。 越好集設備研發、制造工藝、器件技術于一身，可提供EC智能玻璃制造快速復制的解決方案，并可全程提供技術、材料、裝備、工藝等方面的支持和服務。 基板尺寸：370*470mm（可定制化）； 基板厚度：0.3~4mm； 工藝腔室：≤5*10-4Pa（8hr）； 膜厚均一性：≤2.5%@100nm； 膜厚重復性：≤1%。

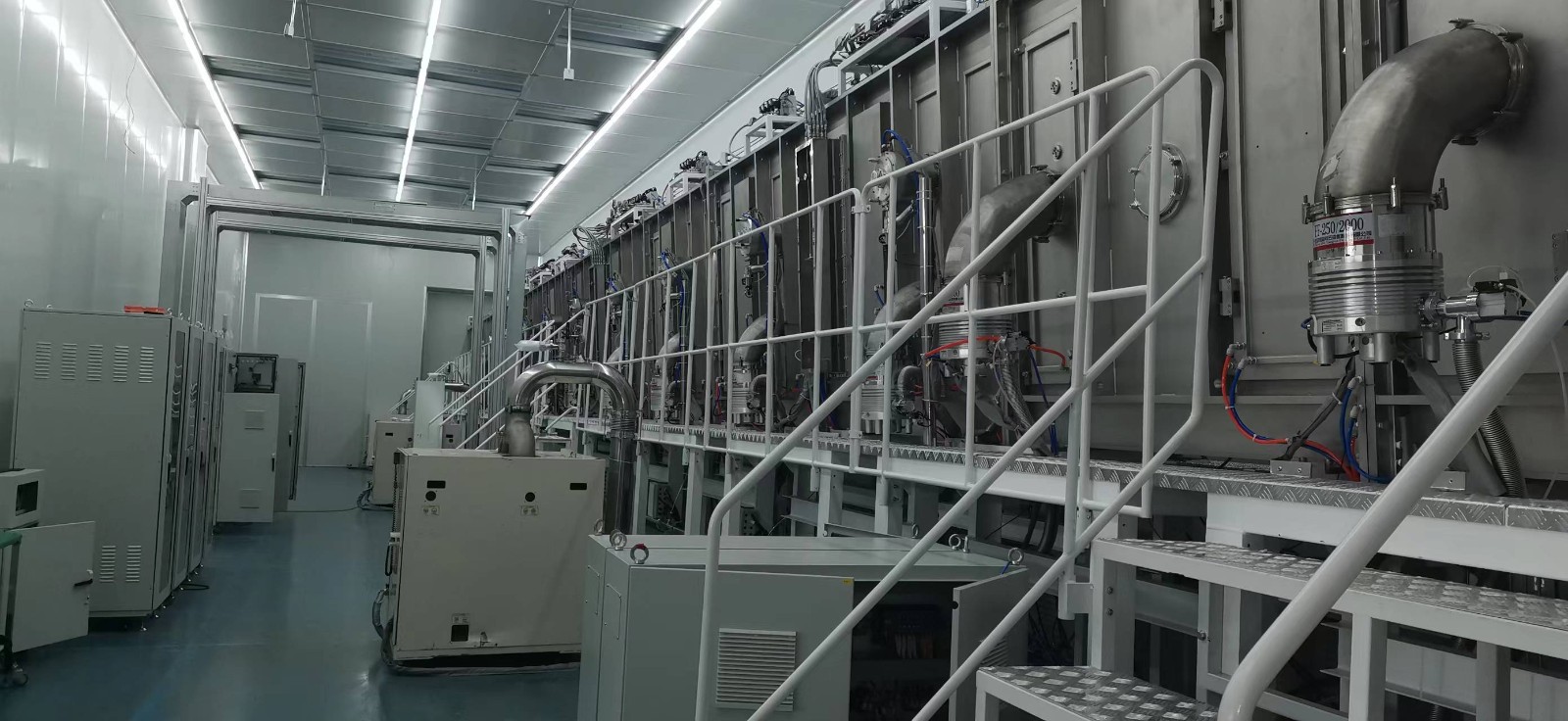

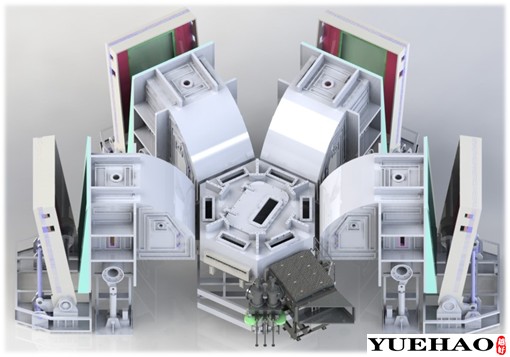

05 OLED枚葉式設備 高真空環境下進行水平基板傳送，于各獨立工藝腔室進行直立靜態鍍膜（Metal/ITO），具備多工藝多片數同時鍍膜特色；特殊設計Pin/Clamp/Mask系統，有效降低發塵以及靜電產生/獨立磁石調節機構提升成膜均勻度。 設備尺寸：L*W*H：14370*12000*4300mm； 適用基板：1850*1500mm（可定制化）； 鍍膜種類：Ti/Al/Ti、ITO/Ag/ITO； 加熱方式：紅外燈管加熱（L1/L2）+銅管加熱（PM）； 抽空方式：機械泵+低溫泵（L1/L2）+低溫泵（TR）+低溫泵（PM）； 工藝氣體：Ar（Ti/Al/Ag）/O?（ITO）； 工藝溫度：RT（ITO/Ag）/62℃（Ti）/85℃（Al）。 產品特點：針對OLED工藝制程特點，對Particle、鍍膜穩定性、異常破片、感知、生產效率等進行優化。

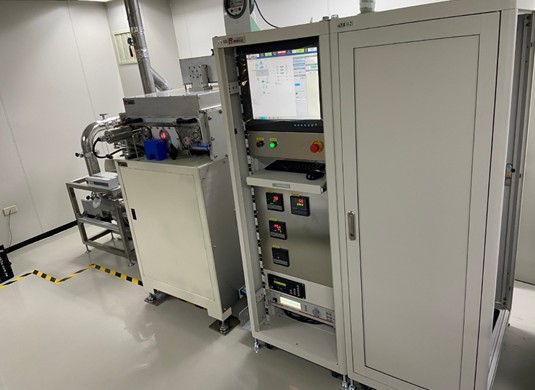

06 原子層沉積（ALD）設備 在半導體先進制程領域，越好電子透過自主研究開發PECVD、ALD設備，已完成首套ALD鍍膜打樣線設備，搭配40.68MHZ RF Generator，適用于深槽結構的薄膜生長，在結構復雜、薄膜厚度要求精準的先進12寸芯片工藝中，可達到片內及片間薄膜厚度均勻性均在1%以內，不僅可以滿足當前半導體國產化市場需求，還能在未來迎接更廣泛的應用于面板、半導體、生物醫藥等領域。 應用場景： (1)半導體 I.觸媒催化材料 (Pt、Ir、Co、TiO?) II.高介電材料(Al?O?、HfO?、ZrO?、Ta?O?) (2)面板 I.氣體阻隔膜 (Al?O?) II.透明導電膜 (ZnO:Al、ITO) III.電致發光 (SrS:Cu、ZnS:Mn、ZnS:Tb) (3)生物醫藥 生醫圖層 (TiN、ZrN、CrN) 產品應用：研發設計團隊有產品出貨實績，應用于12寸晶圓生產，目前設備已經完成打樣測試。
