又見無錫沃格 | 確認參加DIC 2021，看其如何重新定義中國好裝備
2021-01-13 09:43:17
近年來，我國液晶顯示面板行業發展逐漸成熟，也帶動背光模組行業蓬勃發展，即便在Mini/Micro LED（ps：今年DIC將有針對此項顯示技術的專題論壇）、激光顯示、QLED技術百花齊放的今天，LCD技術仍然穩坐半壁江山。
不僅如此，我國大陸地區液晶顯示行業產業鏈越發完整，顯示設備背光模組生產技術也隨著液晶顯示面板行業的發展?jié)u趨完善。未來，“5G+8K”預計將成為帶動TFT-LCD面板需求的主要動力之一。數據顯示，2019年至2023年，TFT-LCD面板的出貨面積預計將從2.23億平方米增至2.49億平方米，增幅達到12.20%。
目前，國內背光顯示模組主要應用于智能手機以及車載顯示器、醫療顯示儀、工控設備顯示器、家電顯示器、其他消費電子顯示器等專業顯示類產品。去年（2020）11月份，沃格裝備的新一代背光模組組裝生產線正式交付，在產品設計開發、工藝保障、技術控制難度等方面超過了以往任何一條背光模組組裝生產線，其智能化和核心工藝技術均達到業界最高水平。
無錫沃格合作伙伴
無錫沃格很早就在智能裝備領域進行了戰略部署，這與如今國家提倡的“以智能制造為主攻方向，加快工業互聯網創新發展”不謀而合。本篇推文，就讓我們一起來看看無錫沃格自動化科技股份有限公司將為我們帶來怎樣的驚艷亮相，并回顧其在2020 DIC EXPO時最受歡迎的展品。
無錫沃格裝備（展位號：特1E28）始創于2009年，一向以技術創新和日式品質管控體系而享有盛譽，致力于為全球客戶提供智能裝備、整線自動化解決方案和“智能工廠軟硬件一體化”解決方案，廣泛應用于消費電子、平板顯示、5G通訊等多個領域。
沃格于2016年在新三板上市，股票代碼為838365，規劃轉板IPO。經過十多年的發展，沃格股份現已初步發展成為集研發設計、裝配制造、售后服務為一體的現代化企業集團，旗下有無錫沃格軟件有限公司、無錫磁強沃格真空裝備有限公司（中韓合資，沃格控股）等成員企業。
主營產品 Products：

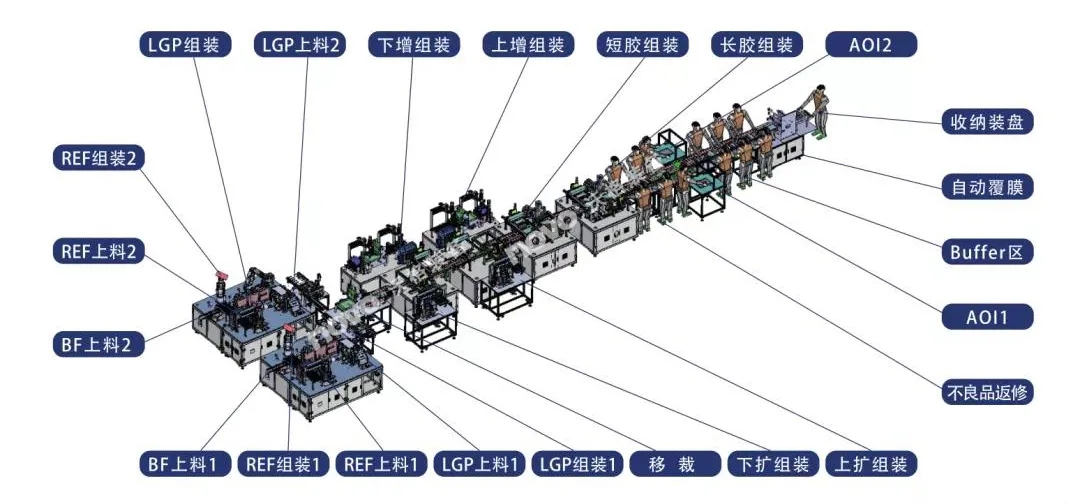

A. 智能背光模組BLU組裝解決方案（2020 DIC展會產品）
（七大功能，一站集成）
去年（2020）DIC展會上，無錫沃格展出過這款智能背光模組BLU組裝解決方案。
該方案是沃格針對在線流水作業需求設計的BLU智能組裝生產線，集成七大功能于智能系統中：上料、組反、組導、清潔、擴散片組裝、增光片組裝、貼膠、AOI檢測、自動覆膜等，滿足背光模組生產環節中的不同需求，提高生產效率，高效地節省生產成本。
低成本：人工投入少；
零損傷：非接觸，減少人為損耗；
高效率：高效管理，高效切換。
主要功能：1、反射片自動組入；2、導光板自動組入；3、導光板自動清潔；4、film自動貼附；5、Tape自動貼附；6、AOI檢測；7、自動覆膜。
技術參數：
1、外形尺寸：22000 x 4500 x1800mm（高）；
2、配電：AC220V，66KW；
3、壓縮空氣：0.5~0.7MPa，≥800L/min；
4、真空：≤85kPa；
5、節拍：6s；
6、組裝精度：±0.15mm(同一產品重復精度)

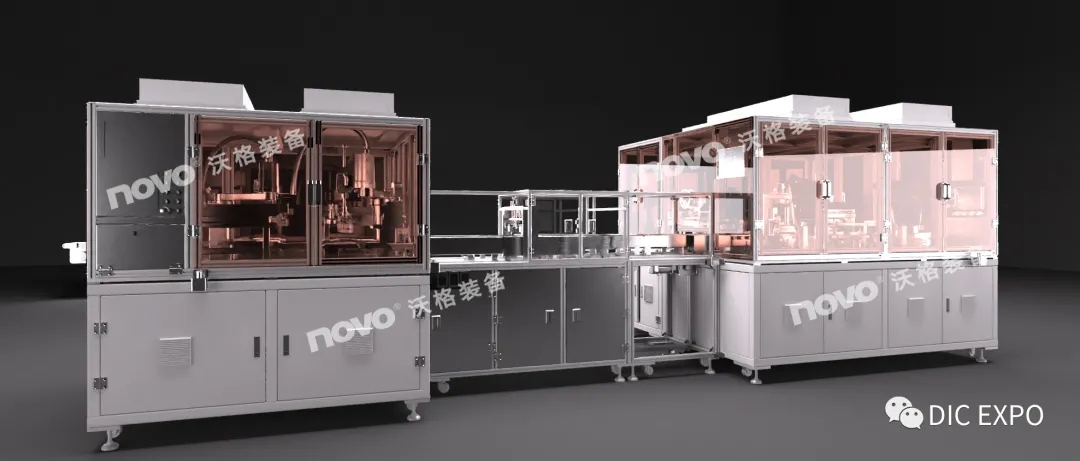

B. 全自動FOG邦定機
（2021 DIC展會新品）
▼
主要功能：1、玻璃從前裝置（COG Bonding裝置）排出；2、進行Edge Clean（選項），ACF貼付、FPC（COF）假壓、FPC（COF）本壓一體的裝置；3、根據panel及FPC（COF）的位置全自動對位、補正來進行Bonding；4、FOG Bonding完成之后，排出到AOI裝置上。
組件規格：
1、適用尺寸：10.1寸-21寸（可依據客戶要求）；
2、適用形狀：一般玻璃，異形玻璃；
3、設備壓合精度 ：±0.007mm

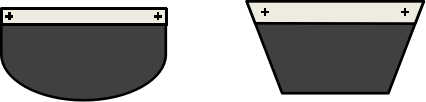

異形產品示意圖
設備參數：
1、外形尺寸：L x W x H：4000x2100x1650mm（含Edge Clean部）；
2、電源：AC220V，13.5KW；
3、設備CT：15s/1枚（與本壓時間相關，可根據客戶要求增減站點縮短節拍）

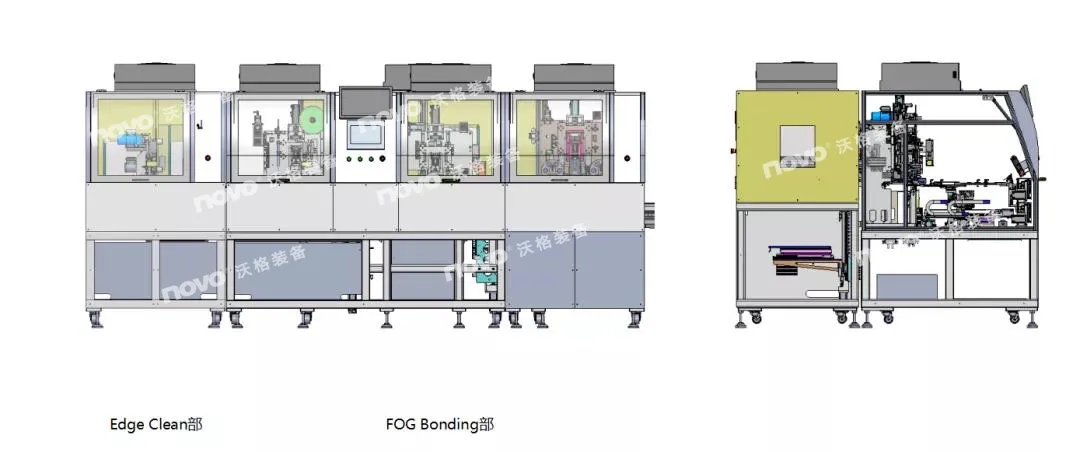

FOG 整體動作流程：
1、玻璃清潔
玻璃從前工站搬送到Edge Clean平臺上，Edge Clean部相機拍玻璃Mark對位，平臺調整位置后對玻璃進行清潔，清潔完成后，平臺復位。
2、ACF貼付
移載1將Buffer上的玻璃搬送到ACF平臺上，ACF部相機拍玻璃Mark對位，平臺調整位置后貼付ACF，玻璃上的ACF貼付完成后，平臺復位。
3、假壓壓合
移載2將ACF平臺上的玻璃搬送到假壓平臺上，同時FPC搬送機構將FPC搬送至假壓壓頭下，假壓壓頭吸附FPC，假壓部相機拍玻璃Mark、FPC進行對位，平臺調整位置后壓合，玻璃上的FPC全部Bonding完成后，平臺復位。
4、本壓保壓
移載3將假壓平臺上的玻璃搬送到本壓平臺上，本壓相機拍玻璃Mark/外形對位，平臺調整位置后進行保壓，保壓完成后，平臺復位。
5、玻璃搬送
移載4將本壓平臺上的玻璃搬送到下一工位。
2021年6月30日-7月2日，中國（上海）國際顯示技術及應用創新展（簡稱“DIC EXPO”）將在上海新國際博覽中心舉辦，同期還將舉辦WFS國際功能性薄膜技術展覽會、DIC FORUM及多主題、全方位覆蓋行業熱點的各大分論壇，例如DIC Mini/Micro LED分論壇、由蔚來汽車領銜的DIC車載顯示論壇、全球顯示數據獨家發布會等。DIC EXPO和WFS由中國光學光電子行業協會液晶分會攜手中國電子商會、中國電子材料行業協會、日經BP、韓國顯示產業協會KDIA聯合主辦，是顯示行業內規模最大、規格最高的商貿展會。
DIC EXPO和沃格裝備將與顯示生產鏈上的材料、部件、設備企業共進退，助力企業進行品牌曝光、新品發布、維護供應商關系，旨在為行業采購商和專業人士提供最前沿的市場信息、最尖端的技術、最優質的交流和學習平臺。
